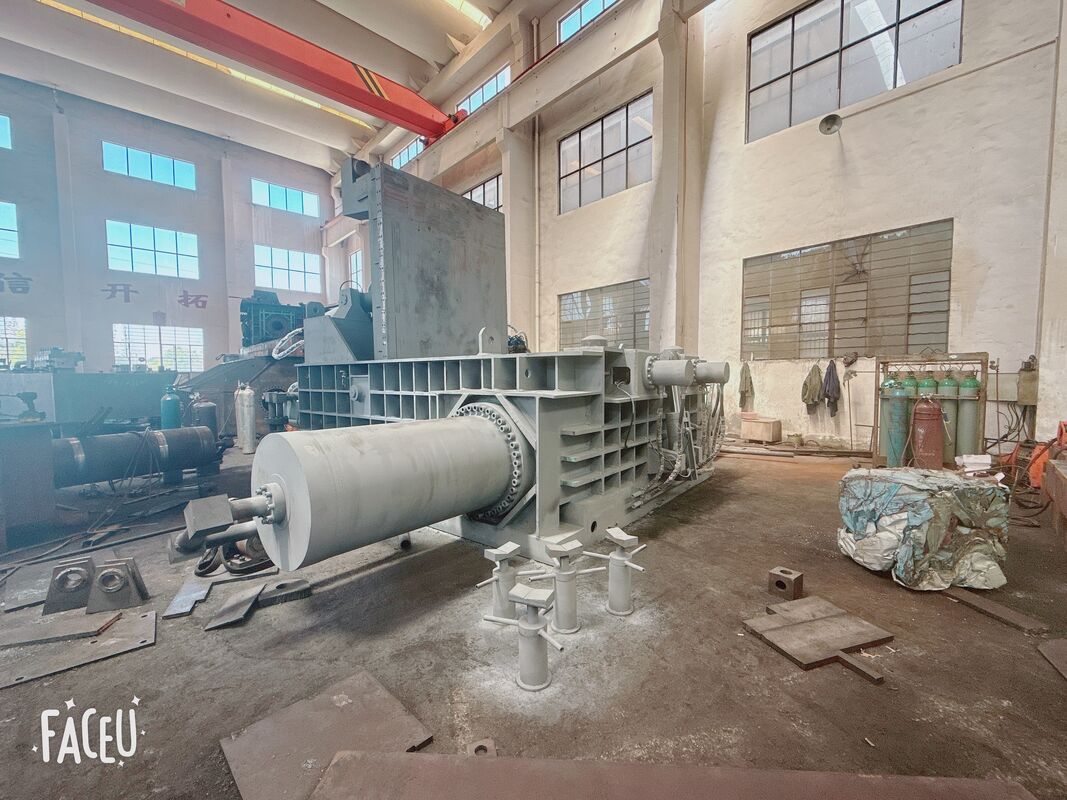

Y81-QF-630 630 ton hydraulische schrootpers

De Y81-QF-630 is een hydraulische schrootbalenpers voor zwaar gebruik, ontwikkeld voor metaalrecycling en schrootverwerking van grote volumes.

De machine is uitgerust met een groteCompressiekamer van 3500 × 3000 × 1300 mm, twee hoofdcompressiecilinders, twee zijcompressiecilinders en een hydraulisch baalafvoersysteem.

Met een baaldoorsnede van700 × 700 mmen verstelbare baallengte vanaf600 tot 2000 mmkan de machine omvangrijk staalschroot comprimeren tot dichte en hanteerbare balen voor transport, opslag en opladen van de oven.

De Y81-QF-630 maakt gebruik van automatische PLC-besturing en bediening op afstand, waardoor operators de compressie- en baalafvoerprocessen vanuit een veiligere werkpositie kunnen regelen.

Belangrijkste kenmerken van de Y81-QF-630 schrootpers

Robuust hydraulisch compressiesysteem

De machine maakt gebruik van twee hoofdcompressiecilinders met een nominale stuwkracht van 6300 kN. Twee compressiecilinders aan de zijkant zorgen voor extra compressie vanaf de zijkant van de kamer.

Dit multidirectionele compressieontwerp helpt het volume van omvangrijk schroot te verminderen en compacte rechthoekige metaalbalen te vormen.

Grote laadkamer van 3500 × 3000 mm

De compressiekamer meet:

3500 × 3000 × 1300 mm

De grote invoeropening is geschikt voor het verwerken van extra groot en onregelmatig metaalschroot. Materialen kunnen in de kamer worden geladen met een kraan, grijper, graafmachine of andere apparatuur voor materiaalbehandeling.

Verstelbare baallengte

De standaard baaldoorsnede is:

700 × 700 mm

De baallengte kan worden aangepast van ongeveer:

600 tot 2000 mm

Dankzij de verstelbare baallengte kan de bestuurder het gewicht en de afmetingen van de baal afstemmen op de transport-, opslag- of laadvereisten van de oven.

Staalschrootbalen met hoge dichtheid

Voor geschikte staalschrootmaterialen kan de dichtheid van de afgewerkte baal bereiken:

≥2000 kg/m³

De werkelijke baaldichtheid is afhankelijk van het type, de dikte, de vorm en de initiële dichtheid van het afvalmateriaal.

PLC automatische besturing

De Y81-QF-630 wordt bestuurd door een PLC-systeem en ondersteunt bediening op afstand.

Het besturingssysteem regelt de belangrijkste compressie-, zijcompressie-, kamerafdekking-, vergrendelings- en baalafvoerprocessen.

Automatisering helpt de balenperscyclus te standaardiseren en de afhankelijkheid van handmatige hydraulische klepbediening te verminderen.

Voorste baaluitworp

Na het comprimeren wordt de afgewerkte baal via de voorkant van de machine afgevoerd door een hydraulische balenomkeercilinder.

Deze afvoermethode is geschikt om de balenpers uit te rusten met stroomafwaartse apparatuur voor het verzamelen, wegen of transporteren van balen.

Technische specificaties

Hydraulisch systeem

Het hydraulische systeem is ontworpen rond drie motoren van 45 kW en drie A4V-250 hydraulische pompen.

Elke hydraulische pomp heeft een nominale cilinderinhoud van 250 ml/r en een nominale druk van 31,5 MPa. De werkdruk van het hydraulisch systeem van de machine wordt geregeld op maximaal 25 MPa.

De grote hydrauliekolietank heeft een inhoud van circa 5000 liter. Voor normaal gebruik is ongeveer 4500 liter geschikte hydraulische olie nodig.

Er is een GLB-25 waterkoeler geïnstalleerd om de temperatuur van de hydraulische olie tijdens continu bedrijf te regelen.

Het uiteindelijke koelwatersysteem moet worden ontworpen in overeenstemming met de plaatselijke omgevingstemperatuur, waterkwaliteit en bedrijfsuren.

Typische materialen

De hydraulische metaalbalenpers Y81-QF-630 kan worden geconfigureerd voor het verwerken van verschillende grote hoeveelheden ferro-schroot, waaronder:

• Afsnijdingen van stalen platen
• Structureel staalschroot
• Afval van staalproductie
• Zwaar industrieel metaalschroot
• Gemengd staalschroot
• Grote en onregelmatige stalen stukken
• Schroot gegenereerd door staalverwerkingsfabrieken
• Recyclebaar metaal ingezameld door grote schrootwerven

Materiaalfoto's, maximale materiaalafmetingen en materiaaldikte moeten vóór productie worden bevestigd.

Voor zeer dik, te groot of zeer sterk staalschroot kan het nodig zijn om het materiaal vooraf te knippen voordat het in de balenpers wordt geladen.

Typische toepassingen

Metaalrecyclingwerven

Dankzij de grote kamer kunnen recyclingbedrijven grof schroot verwerken en de benodigde opslagruimte verkleinen.

Staalfabrieken

Gecomprimeerde balen van staalschroot kunnen worden voorbereid voor transport en laden in de oven, afhankelijk van de vereisten voor grootte en dichtheid van de staalfabriek.

Metaalproductiefabrieken

Staalplaatranden, structuurresten en productieafval kunnen tot hanteerbare balen worden samengeperst.

Schrootinzamelcentra

Los metaalschroot kan worden gecomprimeerd om de opslagorganisatie te verbeteren en het laden op vrachtwagens of schepen te vergemakkelijken.

Industriële afvalverwerkingsfaciliteiten

De machine kan worden geïntegreerd in een grote metaalrecyclinglijn met kranen, grijpers, transportbanden, weegsystemen en balenverwerkingsapparatuur.

Voordelen van het gebruik van een heavy-duty metalen balenpers

Verminderd schrootvolume

Door het samenpersen van los en volumineus staalschroot wordt de ruimte die het materiaal inneemt aanzienlijk verminderd.

Gemakkelijker transport

Uniforme rechthoekige balen zijn gemakkelijker op te tillen, te stapelen en te transporteren dan los, onregelmatig schroot.

Verbeterd opslagbeheer

Afgewerkte balen kunnen efficiënter worden gerangschikt in magazijnen, sloopwerven en laadruimtes.

Gecontroleerde baalafmetingen

De baaldoorsnede van 700 × 700 mm en de verstelbare baallengte maken het gemakkelijker om aan de verschillende verwerkingseisen verderop in de keten te voldoen.

Veiligere bediening op afstand

Dankzij het afstandsbedieningssysteem kan de machinist de machine observeren zonder direct naast de compressiekamer te staan.

Geschikt voor grote schrootverwerkingsprojecten

De grote kamer, meerdere hydraulische cilinders en het geïnstalleerde vermogen van 135 kW maken de Y81-QF-630 geschikt voor veeleisende industriële schrootrecyclingtoepassingen.

Machineafmetingen en installatievereisten

De totale afmetingen van de machine zijn ongeveer:

9500 × 8555 × 3085 mm

Wanneer het kamerdeksel volledig geopend is, bedraagt ​​de totale machinehoogte ongeveer:

4660 mm

Het aanbevolen installatiegebied bedraagt ​​ongeveer:

10,2 x 9,8 meter

Er moet extra ruimte worden gereserveerd voor:

• Apparatuur voor het laden van materiaal
• Baal verwijderen
• Onderhoud van hydraulische stations
• Toegang tot elektrische schakelkast
• Koelwaterapparatuur
• Toegang voor operators
• Behandeling van reserveonderdelen

De klant moet een fundering van gewapend beton voorbereiden volgens de definitieve funderingstekening die na de orderbevestiging wordt verstrekt.

Verzendinformatie

Door de afmetingen en totaalgewicht van de Y81-QF-630 is de machine geschikt voor verzending per bulkschip.

De belangrijkste verzendsecties zijn onder meer:

Het definitieve verzendplan, de hijspunten en de verpakkingsmethode worden bevestigd op basis van de bestemmingshaven en transportroute.

Aanpassingsopties

De Y81-QF-630 kan worden aangepast aan de bedrijfsomstandigheden van de klant.

Beschikbare aanpassingen kunnen het volgende omvatten:

• Verschillende voedingsspanning en frequentie
• Aangepaste baallengte
• Hydraulisch olieverwarmingssysteem voor koude gebieden
• Verbeterd hydraulisch oliekoelsysteem
• Verschillende merken PLC's en elektrische componenten
• Configuratie op afstand
• Integratie van laadkraan of materiaalgrijper
• Balenweegsysteem
• Aangepaste veiligheidsbescherming
• Pakket met reserveonderdelen
• Ondersteuning bij installatie en inbedrijfstelling

Alle aanpassingen moeten vóór productie worden bevestigd.

Informatie vereist voor machineselectie

Om de juiste schrootpers aan te bevelen, geeft u het volgende op:

1. Foto's of video's van het schrootmateriaal
2. Soort metaal dat moet worden verwerkt
3. Maximale materiaalafmetingen
4. Maximale materiaaldikte
5. Benodigde verwerkingscapaciteit per uur of per dag
6. Vereiste baalafmetingen
7. Vereist baalgewicht of -dichtheid
8. Lokale stroomvoorziening
9. Laadmethode
10. Bestemmingshaven

Op basis van deze informatie kan ons engineeringteam beoordelen of de Y81-QF-630 geschikt is voor uw project.

Veelgestelde vragen

Wat is de grootte van de compressiekamer van de Y81-QF-630?

De compressiekamer meet 3500 × 3000 × 1300 mm.

Wat is de uiteindelijke baalgrootte?

De standaard baaldoorsnede bedraagt ​​700 × 700 mm. De baallengte kan worden aangepast van ongeveer 600 tot 2000 mm.

Wat is de baaldichtheid?

Voor geschikt staalschroot kan de baaldichtheid minimaal 2000 kg/m³ bedragen. De werkelijke dichtheid is afhankelijk van het materiaaltype, de dikte en de begintoestand.

Wat is het totaal geïnstalleerde vermogen?

Het totaal geïnstalleerde vermogen bedraagt ​​135 kW, bestaande uit drie hoofdmotoren van 45 kW.

Wat is de cyclustijd van de machine?

De onbelaste cyclustijd bedraagt ​​ongeveer 110–120 seconden. De werkelijke productiecapaciteit is afhankelijk van de laadefficiëntie, het soort schroot, de materiaalgrootte en de baallengte.

Werkt de machine automatisch?

Ja. De machine maakt gebruik van automatische PLC-besturing en ondersteunt bediening op afstand.

Hoe wordt de afgewerkte baal afgevoerd?

De baal wordt via de voorkant van de machine afgevoerd door een hydraulische omkeercilinder.

Kunt u een exacte productiecapaciteit per uur opgeven?

De uurcapaciteit moet worden berekend op basis van de materiaaldichtheid van de klant, de laadmethode, de baallengte en het vereiste baalgewicht. Materiaalfoto's en productievereisten zijn noodzakelijk voordat de capaciteit wordt bevestigd.

Kan de spanning worden aangepast?

Ja. De standaardspecificatie is 415 V, 3-fasig, 50 Hz. Afhankelijk van het land van bestemming kunnen andere spannings- en frequentieconfiguraties worden ontworpen.

Kan de machine in containers worden verzonden?

Vanwege de grote afmetingen en het totaalgewicht van ongeveer 90 ton is de aanbevolen verzendmethode een bulkschip.

Waarom kiezen voor Jiangyin Huake-machines?

Jiangyin Huake Machinery Equipment Co., Ltd. is gespecialiseerd in hydraulische metaalrecyclingapparatuur en biedt op maat gemaakte oplossingen op basis van het schrootmateriaal van de klant, het productiedoel en de bedrijfsomstandigheden.

Voordat we een machine aanbevelen, beoordeelt ons technisch team het materiaaltype, de materiaalafmetingen, de beoogde baalgrootte, de laadmethode en de vereiste capaciteit.

Dit projectgebaseerde selectieproces zorgt ervoor dat het hydraulische systeem, de kamerafmetingen en de baalspecificaties overeenkomen met de daadwerkelijke recyclingactiviteiten van de klant.

Vraag een technisch voorstel aan

Stuur ons uw foto's van het afvalmateriaal, de maximale materiaalafmetingen, de benodigde dagelijkse capaciteit, de baalgrootte en de plaatselijke stroomvoorziening.

Ons engineeringteam evalueert uw vereisten en bereidt een geschikte machineconfiguratie, technisch voorstel en offerte voor uw project voor.
