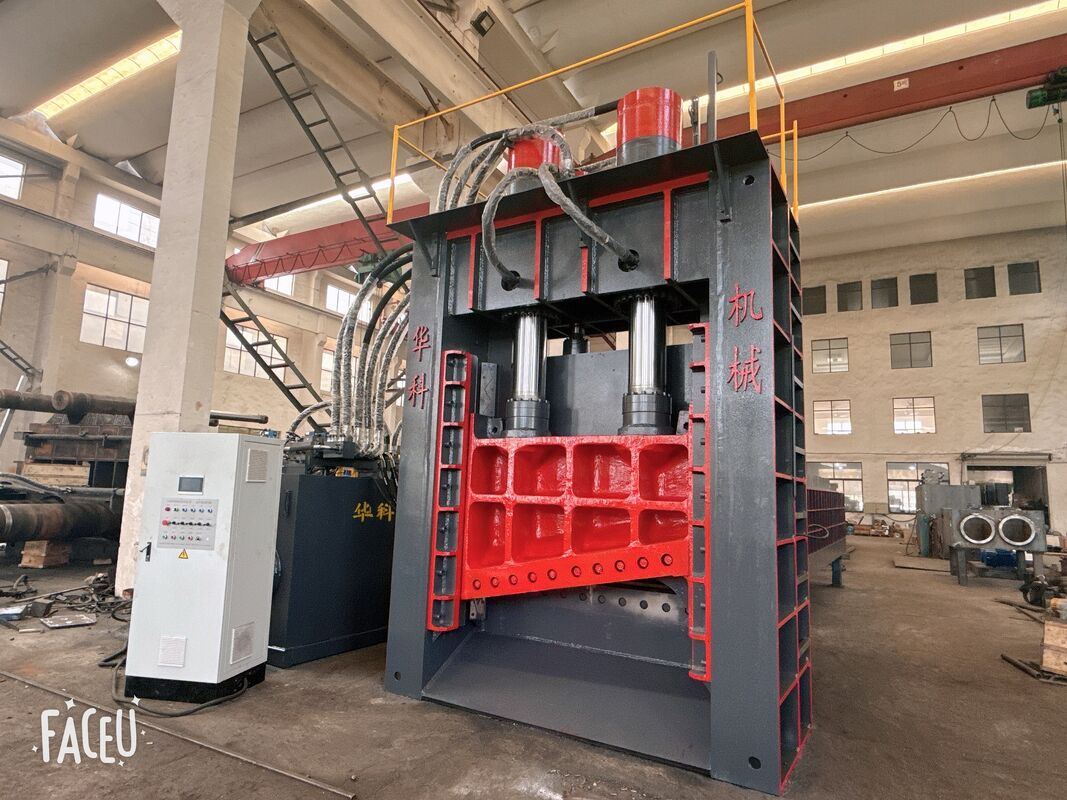

Q91Y-630W Zware Hydraulische Schrootmetaalschaar voor 9-11 TPH Staalschrootverwerking

Productoverzicht

De Q91Y-630W zware hydraulische schrootmetaalschaar is ontworpen voor het snijden van lang, volumineus en hoogvolume staalschroot in kortere en beter hanteerbare stukken. Het is geschikt voor schrootrecyclingterreinen, staalfabrieken, gieterijen, metaalverwerkingsinstallaties en industriële afvalrecyclingfaciliteiten.

De machine combineert twee hoofdknipscharen met één snelle knipschaar, wat resulteert in een totale gecombineerde knipkracht van 655 ton. Het is uitgerust met een 7000 x 1600 x 900 mm invoerbak, een 1600 mm knipmes, een achterste materiaalduwcilinder en een verstelbaar snijlengtecontrolesysteem. Voor de verwerking van staalschroot wordt de gedocumenteerde productiecapaciteit conservatief geschat op 9-11 ton per uur.

Belangrijkste Technische Voordelen

655 Ton Gecombineerde Knipkracht

De Q91Y-630W maakt gebruik van:

• Twee hoofdknipscharen, elk met een capaciteit van ongeveer 260 ton
• Eén snelle knipschaar met een capaciteit van ongeveer 135 ton
• Totale gecombineerde knipkracht: 655 ton

Deze hydraulische configuratie levert de benodigde kracht voor het verwerken van zwaar staalschroot, dikke plaatresten, rond staal, vierkant staal en andere industriële ferro-materialen binnen het gespecificeerde materiaalsterktebereik.

9-11 Ton Per Uur Schrootstaal Verwerkingscapaciteit

Voor schrootstaaltoepassingen heeft de machine een conservatief geschatte productiesnelheid van 9-11 ton per uur.

Werkelijke output kan variëren afhankelijk van:

• Schroot type
• Materiaaldikte
• Materiaaldichtheid
• Voerefficiëntie
• Vereiste snijlengte
• Operatorervaring
• Voersnelheid van kraan of grijper

De vermelde capaciteit is gebaseerd op de verwerking van schrootstaal en mag niet automatisch worden toegepast op aluminium, koper, roestvrij staal of andere materialen zonder afzonderlijke bevestiging.

7 Meter Invoerbak voor Lang Schroot

De interne invoerbak meet:

7000 x 1600 x 900 mm

De 7 meter lange invoerbak is geschikt voor het ontvangen van lange en volumineuze schrootmaterialen. Dit ontwerp helpt de noodzaak van overmatig handmatig voorbewerken te verminderen voordat het materiaal in het knipproces komt.

Typische materialen kunnen omvatten:

• Lange staalresten
• Schrootstaalplaat
• Constructiestaalschroot
• Rond staal
• Vierkant staal
• Sloopstaal
• Industrieel staalproductieafval

De lange invoerbak ondersteunt ook georganiseerd voeren en gefaseerd materiaal duwen richting de knipkamer.

1600 mm Brede Knipmes

De machine is uitgerust met een 1600 mm meslengte en 1600 mm knipbreedte.

De brede knipopening maakt het mogelijk om verschillende schrootstukken over het knipgebied te positioneren en ondersteunt de verwerking van volumineus of onregelmatig staalschroot.

De gedocumenteerde minimale knipopening is 550 mm, en de kniphoek is 10,5 graden.

Achterste Materiaalvoedingssysteem

De Q91Y-630W gebruikt een achterste hydraulische cilinder om schrootmateriaal naar de knipkamer te duwen.

Specificaties Materiaalduwsysteem

• Model duwcilinder: YG220/160-7000
• Cilinderslag: 7000 mm
• Maximale stuwkracht: 1350 kN
• Geschatte duwkracht: 135 ton
• Duwsnelheid: 300 mm/s
• Duwmethode: duwen met achterste cilinder
• Snijlengte: instelbaar
• Lengtecontrolesysteem: inbegrepen

Het achterste duwontwerp helpt lang en gemengd schroot door de invoerbak te bewegen zonder volledig afhankelijk te zijn van handmatige herpositionering. Het verstelbare snijlengtesysteem stelt de operator in staat om de geschatte grootte van het geknipte materiaal te regelen volgens de vereisten voor transport, opslag of ovenlading.

Hydraulisch Materiaalvastzetsysteem

Vóór de hoofdknipslag drukt het materiaalvastzetsysteem het schroot in een stabielere positie.

De machine is uitgerust met twee materiaalvastzetcilinders.

Parameters Materiaalvastzetten

• Model cilinder: YG200/140-950
• Aantal: 2 cilinders
• Maximale stuwkracht: 800 kN per cilinder
• Geschatte vastzetkracht: 80 ton per cilinder
• Totale vastzetkracht: ongeveer 160 ton
• Cilinderbeweging: 900 mm

Het vastzetsysteem helpt los of onregelmatig schroot te stabiliseren vóór het knippen, waardoor materiaalbeweging tijdens de knipcyclus wordt verminderd.

Referentie Knipcapaciteit

De PDF specificeert referentie knipcapaciteiten voor staal met een treksterkte die niet hoger is dan:

Δb ≤ 450 MPa

Onder de gespecificeerde materiaalsterkteconditie omvatten de gedocumenteerde referentiematen:

Deze waarden moeten worden behandeld als referentiecapaciteiten onder de vermelde materiaalconditie. De werkelijke knipprestaties kunnen variëren afhankelijk van de materiaalrang, vorm, invoerpositie, mesconditie en bedieningsmethode.

Belangrijkste Technische Specificaties

De lege-last knipsnelheid is gedocumenteerd als 3-4 keer per minuut en mag niet worden verward met de werkelijke belaste productiecyclus.

Motor en Hydraulische Pomp Configuratie

Het hydraulische krachtsysteem maakt gebruik van drie hoofdmotoren en drie hydraulische pompen.

Hoofdmotor

• Model: YE-225M-4
• Nominaal vermogen: 45 kW per motor
• Aantal: 3 sets
• Totaal hoofdmotorvermogen: 135 kW
• Nominale snelheid: 1440 tpm

Hydraulische Pomp

• Model: A4V-250
• Aantal: 3 sets
• Nominale druk: 31,5 MPa
• Nominaal debiet: 250 ml/omw.

De hydraulische systeemwerkdruk is gespecificeerd als niet meer dan 25 MPa, terwijl de nominale druk van de hydraulische pomp 31,5 MPa is. Dit zijn verschillende technische waarden en mogen niet als dezelfde parameter worden behandeld.

Koelsysteem voor Hydraulische Werking

De Q91Y-630W is voorzien van een waterkoeling circulatiesysteem voor de hydraulische unit.

Specificaties Koelsysteem

• Model koelpomp: 65-125A-2.2
• Vermogen koelpomp: 2,2 kW
• Nominale snelheid: 1450 tpm
• Nominaal debiet: 200 L/min
• Nominale druk: 0,63 MPa
• Model waterkoeler: BB60H-20
• Aantal: 1 set

Het koelsysteem ondersteunt het beheer van de hydraulische olietemperatuur tijdens industriële operaties.

PLC en Afstandsbediening

De machine is uitgerust met PLC-besturing en afstandsbediening.

Belangrijkste besturingscomponenten in de specificatie zijn onder meer:

• Omron CP1E-serie PLC
• Omron eindschakelaars
• XINJIE tekstweergave
• Delixi elektrische componenten
• Yicheng magneetventielen
• Xingcheng speciale stalen slijtplaten

De afstandsbedieningsfunctie stelt de operator in staat machineacties te beheren vanaf een geschikte werkpositie. Dit kan de noodzaak verminderen om dicht bij het snijgebied te blijven tijdens normale operaties.

Geschikte Toepassingen

De Q91Y-630W hydraulische schrootmetaalschaar kan in de volgende industrieën worden gebruikt:

Schrootmetaal Recyclingterreinen

De machine kan lang, volumineus en onregelmatig ferro schroot verwerken tot kortere secties voor sortering, opslag, transport of wederverkoop.

Staalfabrieken

Staalfabrieken kunnen de machine gebruiken voor het voorbereiden van schrootmaterialen vóór ovenlading.

Gieterijen

Gieterijen kunnen de machine gebruiken om de afmetingen van staalschroot te verkleinen en beter hanteerbare ovenladingen te bereiden.

Metaalverwerkingsinstallaties

Staalplaatresten, productieoverblijfselen, constructieschroot en ander industrieel metaalafval kunnen vóór recycling worden verwerkt.

Verwerking van Sloopschroot

Lang constructiestaal en sloopafval kunnen worden ingekort vóór transport of verdere verwerking.

Typische Materialen

De machine is voornamelijk bedoeld voor de verwerking van ferro schroot.

Geschikte materialen kunnen omvatten:

• Schrootstaalplaat
• Zware staalresten
• Rond schrootstaal
• Vierkant schrootstaal
• Constructiestaalschroot
• Lange staalprofielen
• Industrieel staalafval
• Sloopstaal
• Gemengd zwaar ferro schroot

Materiaaldimensies, staalkwaliteit, treksterkte, vorm en voermethode moeten worden bevestigd vóór machinekeuze.

Hoe de Q91Y-630W Schrootmetaalschaar Werkt

Stap 1: Schroot Laden

Staalschroot wordt in de 7000 mm invoerbak geladen door een kraan, hydraulische grijper, graafmachine of andere geschikte laadapparatuur.

Stap 2: Materiaal Duwen

De achterste hydraulische cilinder duwt het schroot naar de knipkamer. De operator kan de voedingsafstand aanpassen aan de vereiste snijlengte.

Stap 3: Materiaal Vastzetten

Twee hydraulische vastzetcilinders drukken het schroot samen en stabiliseren het vóór het knippen.

Stap 4: Hydraulisch Knippen

De hoofdknipscharen en de snelle knipschaar drijven het mes door het materiaal.

Stap 5: Materiaal Lossen

Na het knippen vallen de kortere schrootsecties uit het knipgebied en kunnen worden verzameld voor transport, opslag of ovenlading.

Stap 6: Herhaaldelijke Verwerking

De achterste cilinder schuift het resterende materiaal naar voren en de machine herhaalt de knipcyclus.

Voordelen voor Schrootverwerkingsoperaties

Verminderde Afhankelijkheid van Handmatig Vlamknippen

Lang of volumineus schroot vereist vaak voorbewerking vóór transport of ovengebruik. Hydraulisch knippen kan de afhankelijkheid van handmatig vlamknippen voor geschikte materialen verminderen.

Beter Hanteerbare Schrootafmetingen

Het verstelbare duw- en lengtecontrolesysteem helpt bij het produceren van kortere schrootsecties die gemakkelijker op te slaan, te transporteren en in downstream apparatuur te voeren zijn.

Grote Invoer Capaciteit

De 7000 x 1600 x 900 mm invoerbak kan lang en volumineus schroot ontvangen, waardoor de noodzaak om elk stuk te snijden vóór het laden wordt verminderd.

Zware Hydraulische Kracht

De 655 ton gecombineerde knipkracht ondersteunt de verwerking van zwaar staalschroot binnen de gespecificeerde treksterkte- en maatgrenzen.

Geschikt voor Industriële Schrootvolumes

Met een gedocumenteerde schrootstaalproductiesnelheid van 9-11 ton per uur is de machine bedoeld voor recyclingoperaties die een hogere verwerkingscapaciteit vereisen dan kleine alligator scharen of handmatige knipapparatuur.

Verzendinformatie

De machine wordt in hoofdonderdelen gescheiden voor transport.

De gedocumenteerde verzuggestie omvat een 40-voets flat-rack container met mogelijke overbreedte of overhoogte vereisten, samen met extra containers voor andere machineonderdelen. De definitieve containerkeuze moet worden bevestigd volgens de verzendroute, carrierlimieten, havenvereisten en definitieve verpakkingsafmetingen.

Waarom Kiezen voor de Q91Y-630W Hydraulische Schrootmetaalschaar?

De Q91Y-630W biedt een praktische combinatie van zware knipkracht, lange materiaal invoercapaciteit, hydraulisch duwen, PLC-besturing en industriële schrootstaaloutput.

Belangrijke redenen om dit model te overwegen zijn:

• 655 ton gecombineerde knipkracht
• 9-11 TPH gedocumenteerde schrootstaalcapaciteit
• 7000 mm lange invoerbak
• 1600 mm knipbreedte
• 135 ton achterste duwkracht
• Verstelbare snijlengtecontrole
• Ongeveer 160 ton materiaalvastzetkracht
• PLC en afstandsbediening
• Waterkoeling circulatiesysteem
• Aanpasbare stroomvoorziening

Veelgestelde Vragen

Wat is de productiecapaciteit van de Q91Y-630W?

De gedocumenteerde productiecapaciteit is conservatief geschat op 9-11 ton per uur voor schrootstaal. De werkelijke output is afhankelijk van de schrootdichtheid, afmetingen, voerefficiëntie en vereiste snijlengte.

Wat is de totale knipkracht?

De machine gebruikt twee 260 tons hoofdknipscharen en één 135 tons snelle knipschaar. De PDF vermeldt de totale gecombineerde knipkracht als 655 ton.

Wat zijn de afmetingen van de invoerbak?

De interne invoerbak is 7000 x 1600 x 900 mm.

Wat is de breedte van het knipmes?

De lengte van het knipmes en de knipbreedte zijn beide 1600 mm.

Kan de snijlengte worden aangepast?

Ja. Het achterste materiaalduwsysteem bevat een snijlengtecontrolefunctie, waardoor de operator de voedingsafstand kan aanpassen.

Welke materialen kan de machine verwerken?

De machine is voornamelijk ontworpen voor staalschroot. De gedocumenteerde referentieconditie is staal met een treksterkte die niet hoger is dan 450 MPa.

Kan het rond staal en vierkant staal snijden?

Onder de gedocumenteerde materiaalsterkteconditie omvatten de referentie knipcapaciteiten:

• Rond staal tot Ø130 mm
• Vierkant staal tot 120 x 120 mm
• Staalplaat tot 60 x 600 mm

Is de machine volledig automatisch?

De machine omvat PLC-besturing, afstandsbediening, hydraulisch duwen, materiaal vastzetten en lengtecontrole. Het beschikbare document beschrijft het echter niet als een volledig onbemande automatische productielijn.

Kan de spanning worden aangepast?

Ja. De standaard specificatie is 380 V, 3-fase, 50 Hz, en de stroomvoorziening kan worden aangepast aan de lokale elektrische vereisten van de klant.

Vraag een Technisch Voorstel Aan

Om de juiste hydraulische schrootmetaalschaar aan te bevelen, gelieve te verstrekken:

• Foto's of video's van het schroot
• Materiaalsoort en staalkwaliteit
• Maximale materiaaldimensies
• Materiaaldikte
• Vereiste productiecapaciteit per uur of per dag
• Vereiste snijlengte
• Lokale spanning en frequentie
• Bestemmingshaven

Op basis van deze informatie kan Jiangyin Huake Machinery Equipment een geschikte machineconfiguratie, technisch voorstel, verzendplan en offerte opstellen.
