Geïntegreerde controle voor de verwerking van zwaar schroot

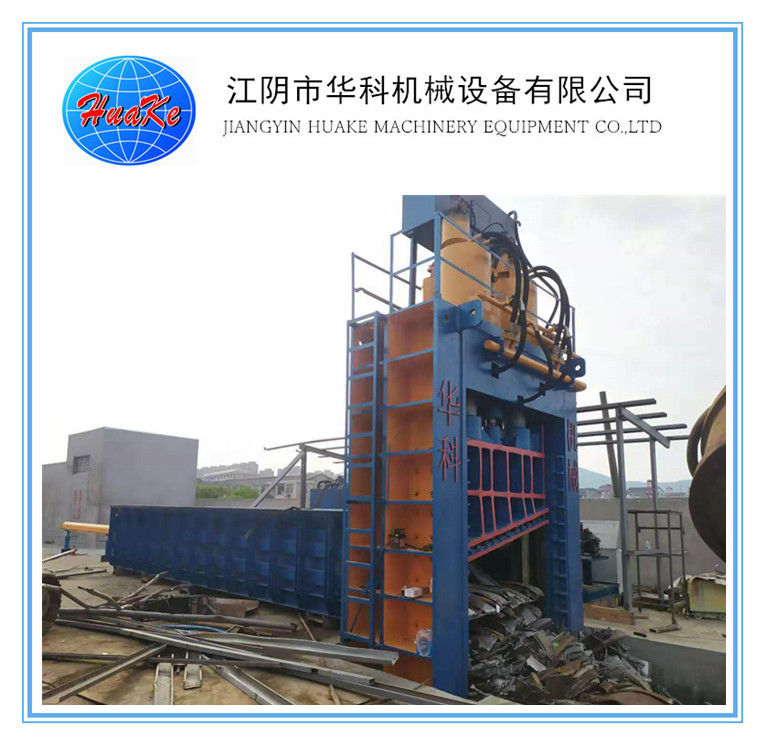

DeQ91Y-630W PLC-gestuurde hydraulische scheer voor metaalschrootCombineert hydraulisch snijden, materiaal vasthouden, achteruit duwen en lengte aanpassen binnen één besturingssysteem.

De verstrekte specificatie identificeert eenOmron CP1E-serie PLC, XINJIE tekst display, Omron limiet schakelaars, Delixi elektrische componenten, en Yicheng magnetische kleppen.

De machine ondersteunt tevens afstandsbediening, waardoor relevante bewegingen vanuit een geschikte bedieningspositie kunnen worden bestuurd.

Hoofdconfiguratie van de hydraulische kracht

De machine gebruikt drie elektrische motoren.

Het hydraulische systeem wordt aangedreven door drie A4V-250 pompen.

De gedocumenteerde werkdruk van het hydraulisch systeem bedraagt niet meer dan 25 MPa. De waarde van 31,5 MPa is de nominale druk van de pomp en mag niet als de normale werkdruk worden weergegeven.

Circulatie van waterkoeling

De Q91Y-630W is voorzien van een waterkoelcirculatie-eenheid.

De koelconfiguratie omvat:

• 65-125A-2.2 circulatiepomp
• 2.2 kW pompvermogen
• Nominale toerental van 1450 t/min
• Nominale doorstroming 200 L/min
• 00,63 MPa nominale druk
• BB60H-20 waterkoeler

Het totale geïnstalleerde systeemvermogen wordt vermeld als 137,2 kW, waarbij de drie 45 kW hoofdmotoren worden gecombineerd met de 2,2 kW koelpomp.

Gecoördineerde machinebewegingen

Het besturingssysteem beheert verschillende hydraulische acties:

1. Materiaalvoeding van de achtercilinder
2. Plaats van de materiaallengte
3. Hydraulische houding
4. Beweging van scheercilinder
5. terugkeer van de cilinder
6. Herhaalde snijvolgorde

Deze gecoördineerde werking is beter geschikt voor de industriële afvalverwerking dan apparatuur waarvoor elke beweging onafhankelijk moet worden bestuurd.

Het document ondersteunt PLC en afstandsbediening, maar beschrijft het systeem niet als een volledig onbemande automatische lijn.

Elektrische aanpassing

De standaard elektrische specificatie is:

380V, driefasig, 50Hz

Het document stelt dat andere vermogen specificaties kunnen worden aangepast. Klanten moeten lokale spanning, frequentie, fase vereisten, en toepasselijke elektrische normen te verstrekken voor de productie.

Geschikte gebruikers

Deze configuratie is relevant voor:

• Schrootrecyclinglocaties
• Staalfabrieken
• Gieterijen
• Fabrieken voor de vervaardiging van staal
• Industriële metaalverwerkingsinstallaties

Het PLC-systeem, de afstandsbediening, de hydraulische aandrijving en het koelcircuit werken samen om herhaaldelijk zwaar schroot te snijden.sterkte van staal, laadmethode en vereiste verwerkingscapaciteit.
